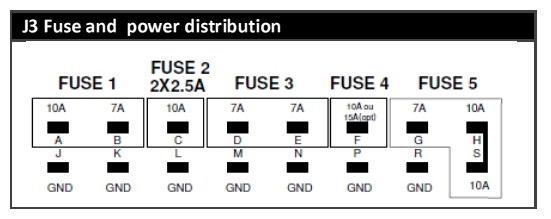

• 2x16-Pin-Stecker (Power-Teil)
• Mikroprozessor: Freescale 16bit MC9S12XD256CAG
• Speicher: 256kB Internes Flash, 14k internes RAM
• Versorgungsspannung: 9-20VDC
• Max. Strom 40A bei +35ºC
• Umgebungstemperatur: -40º  bis +85ºC

Eigenschaften der DCSM-S12X-62-1103:

Eingänge:

• 1 Hi-side Eingang mit Wake up
• 1 Low-side Eingang mit Wake up
• 1 Hi-side/Tach Eingang
• 2 Lo-side EIngänge
• 2 Analog-Eingänge 0-48V
• 1 Sender-Eingang Vbat über 100 Ohm

Ausgänge:

• 2 Hi-Power Hi-side Ausgänge 15A
• 7 Hi-Power Hi-side Ausgänge 10A
• 6 Medium Power Hi-side Ausgänge 7A
• 1 Float switch protected supply 7A
• 4 Low-power Hi-side Ausgänge 2.5A
• 5 Low-power Hi-side Ausgänge 250mA

Download

Datasheet

Kommunikation:

• 1 CAN 2.0b-Schnittstelle
• 1 LIN Schnittstelle
