• Mikroprozessor: Freescale MPC5517
• Versorgungsspannung: 8-32VDC
• Umgebungstemperatur: -40º  bis +105º C
• Stromverbrauch im Sleepmode: <1mA
• Kundenspezifische Signalaufbereitung
• Datalink Optionen:
• bis zu 4 CAN-Linien mit wählbarem Physical Layer für Standard-11-Bit und Extended 29-Bit-Header
• Ein-Draht-CAN (GMLAN)
• High Speed CAN (bis zu 1Mbps)
• Galvanisch getrennter CAN

Download

Datasheet

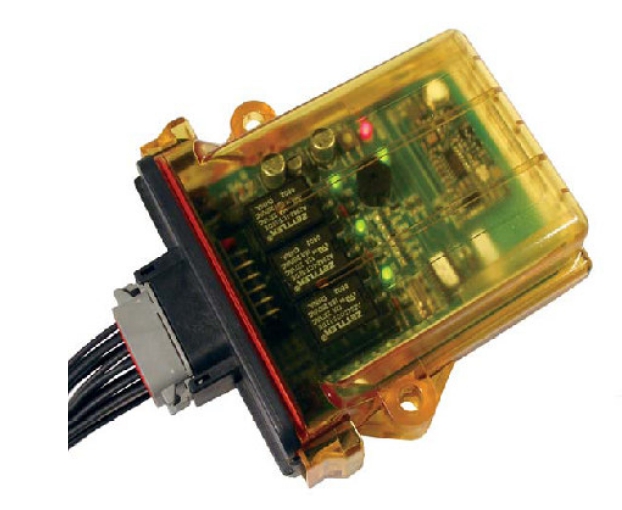

VIM-5567-24  Vehicle Integration Controller

Die VIM-5517-24 Vehicle Integration Controller- Familie besteht aus einem robusten Steuergerät für Automobil-Anwendungen mit der Fähigkeit mehrere CAN-Protokolle zu fahren. Der VIM kann als Stand-alone-Gerät oder als I/O-Erweiterung für alle MotoHawk-fähigen ECUs verwendet werden.

Dieser Controller hat eine Simulink® Programmier- Schnittstelle, über die Applikationen gesteuert werden können wie z.B. “Controller Watchdog” und “Wake-Up on CAN” oder die Ladeschnittstelle (J1772) für Fahrzeug-Übereachungsfunktionen, die niedrigen Stromverbrauch im sleep mode erfordern.

Mehrere CAN Hardware-Optionen erlauben es diesem Modul als “CAN-Gateway” zu fungieren in Systemen, die unterschiedliche CAN-Protokolle erfordern.

Dieses Gerät bietet Schnittstellen-Optionen mit Eingängen, Ausgängen und Kommunikationsprotokollen mit denen ein breites Spektrum an Applikationen realisiert werden kann.

Es stellt den MotoHawk ECUs eine zusätzliche Ebene von Fähigkeiten zur Verfügung, wenn es als Erweiterungsmodul eingesetzt wird. Eine kundenspezifische Schaltung erlaubt die Anpassung an die speziellen Erfordernisse der Signalaufbereitung des Anwenders.

Eigenschaften der VIM-5567-24-Familie:

Eingänge:

• bis zu 8 analoge Eingänge
• bis zu 8 digitale Eingänge
• bis zu 2 PWM-Eingänge

Ausgänge:

• Bis zu 8 digitale Low Side Ausgänge
• Bis zu 4 PWM Low Side Ausgänge
• Bis zu 4 analoge Low Side Ausgänge

Software Features:

• “Wake Up on CAN” Fähigkeit
• “Wake on Charge” Interface (J1772)
• “Sleep Mode” Fähigkeit
• “Watchdog” Fähigkeit
• CAN Gateway
• UDS Boot loader und Diagnose
