Eingänge:

• 34 Analogeingänge
• 8 Niederfrequenz Digitaleingänge
• 4 VR Frequenzeingänge
• 2 Wide Range O₂ (l) Sensoreingänge (Bosch LSU4.2)
• Zweifach-Sensor Breitband-Klopfdetektor


Ausgänge:

• 6 x 3A Peak / 1A Hold Treiber Einspritzung
• 6 x 7A/3A oder 3A/1A Peak/Hold Treiber Einspritzung
• 16 elektronische Zündung (TTL)
• bis zu 10 x 3A Low Side PWM Treiberausgänge
• 1 x 1,5A Tachometer-Ausgang
• 2 x 5A H-Bridge PWM-Treiber
• 1 Main Power Relais Treiber

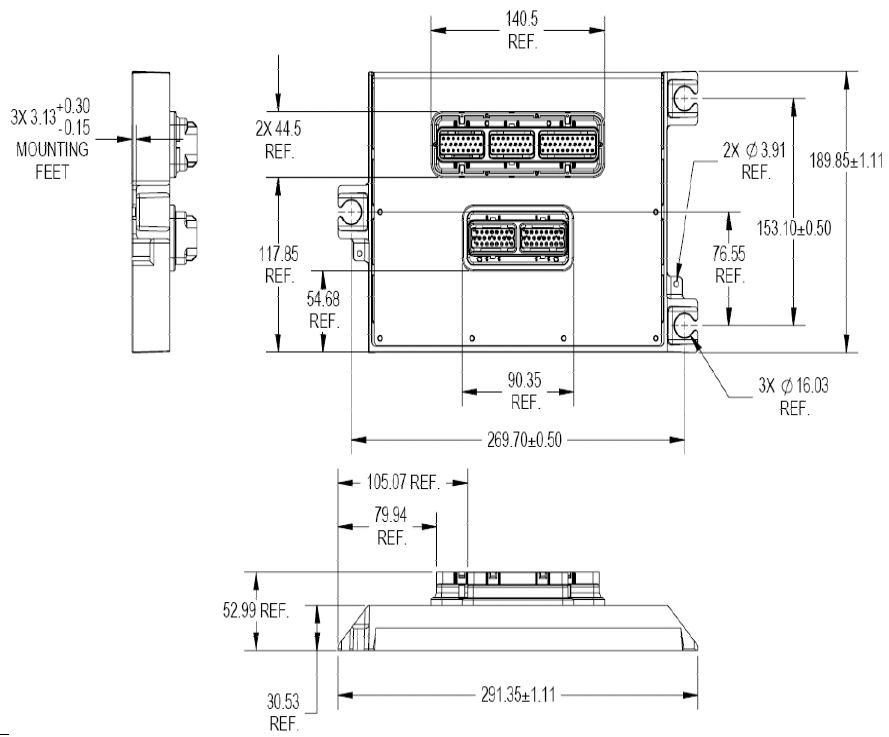

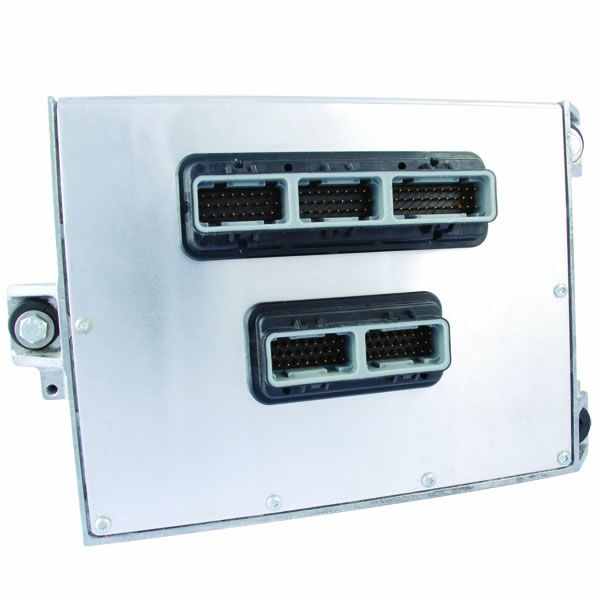

ECM-0565-128-0701-F Motorsteuergerät, Flash

• 128-Pin Plattform
• Mikroprozessor: Freescale MPC565, 56 MHz
• Speicher: 1 MB Flash, 36K RAM, 8K serielles EEPROM
• Versorgungsspannung: 9–32VDC
• Umgebungstemperatur: –40 bis +105°C
• Vergossene Stecker, wasserdicht bis 3m Tauchtiefe



Eigenschaften des 0565-128-0701 F:

Kommunikation:

• 2 CAN 2.0B-Kanäle
• 1 ISO 9141-Kanal (KWP2000/ HWP2000, 10,4 kbps)
• 1 RS485-Kanal
