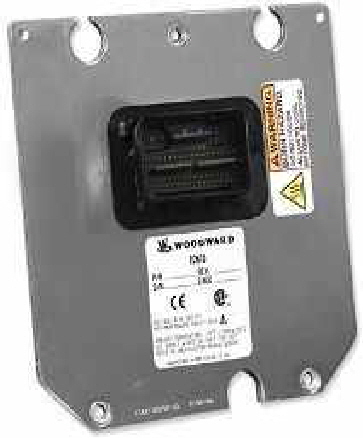

ECM-0S12-070  Motorsteuergeräte-Familie, Kalibrierbar / Flash

Eigenschaften der 0S12-070-Familie:

• 70-pin platform
• Mikroprocessor: Freescale MC9S12XET256, 50 MHz
• Speicher: 256K Flash, 16K RAM, + 32K D-Flash, 4K internal EEPROM, 64K serial FRAM
• Kalibrierbarer Mikroprozessor: Freescale MC9S12XEP100, 50 MHz
• Kalibrierbarer Speicher:
  1M Flash, 64K RAM, + 32K D-Flash, 4K internal EEPROM,
  64K serial FRAM
• Versorgungsspannung: 6.5–16 Vdc, 24 V (jump start), 5 V (crank)
• Umgebungstemperatur: –40 to +85 °C (+105 °C in einigen Applikationen möglich)

Ausgänge:

• 4 Treibstoffeinspritzung
• 3 Spark
• 9 Low Side Treiber
• 1 Tachometer-Treiber
• 1 Main Power Relais-Treiber
• 2 Sensor Supply (5 V) Ausgänge

Kommunikation:

• 2 CAN 2.0B-Kanäle
• 1 RS485-Kanal

Eingänge:

• 17 Analoge Eingänge
• 1 Oxygen Sensor
• 1 VR oder Digital Encoder (Crank)
• 1 Digital Encoder (CAM)
• 1 Digitaler Frequenzeingang (Speed)
• 4 Switch to GND
• 1 Not-Stop-Eingang
