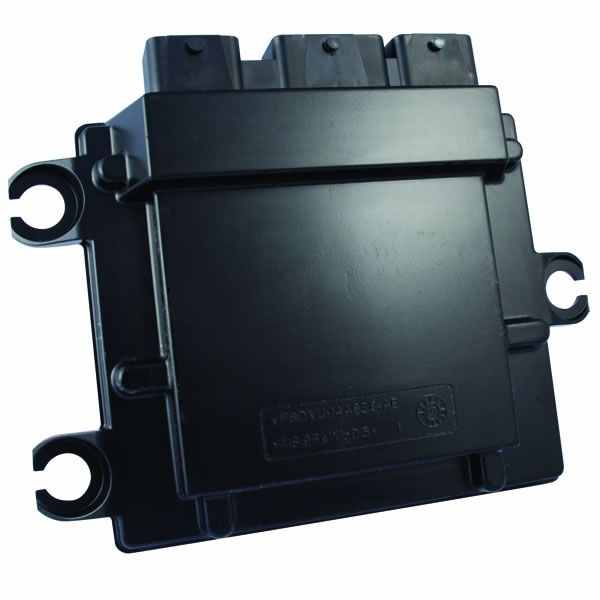

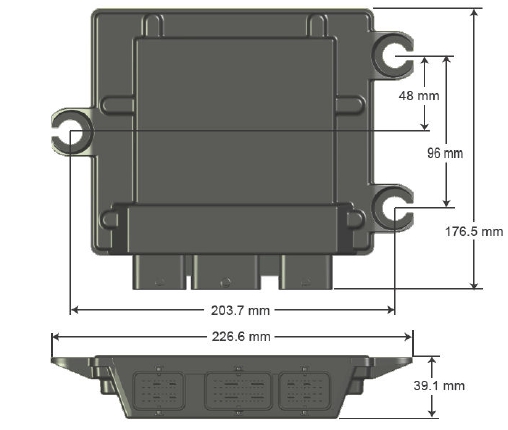

ECM-5554-112-0902-C/F

Motorsteuergeräte-Familie, Kalibrierbar / Flash

• 112-Pin Plattform
• Mikroprozessor: Freescale MPC5554, 80 MHz
• Speicher: 2 MB Flash, 64 K RAM, + 32K Cache, 32 K EEPROM
• Kalibrierbarer Speicher: 512 K (256 K x2) RAM
• Versorgungsspannung: 9–16 Vdc, 24 V (Starthilfe), 4.5 V (Kurbelwelle)
• Umgebungstemperatur: –40 bis +105 °C



Eingänge:

• 33 Analogeingänge
• 3 Niederfrequenz Digitaleingänge
• VR und digitaler Motorposition Sensoreingänge (Kurbelwelle und Nocken)
• 4 Oxygen-Sensoren
• 3 digitale Geschwindigkeitssensor- eingänge
• 2 Klopfsensor-Eingänge
• 1 Not-Stop




Ausgänge:

• 8 Einspritzung (hochohmig)
• 8 elektronische Zünd-Trigger (5V)
• 14 Low Side Treiberausgänge
• 1 Tachometer-Treiber
• 1 digitaler Ausgang
• 1 Main Power Relais Treiber
• 2 H-Bridge-Ausgänge

Kommunikation:

• 3 CAN 2.0B-Kanäle
• 1 RS485-Kanal

Eigenschaften der 5554-112-Familie:
